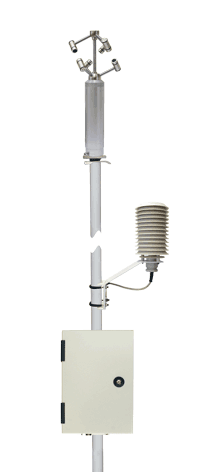

Метеорологический комплекс МК-ЛМ Загрузить краткое описание MK-ЛМ в формате PDF

Метеорологический комплекс МК-ЛМ предназначен для дистанционного измерения основных метеорологических параметров приземного слоя атмосферы: температуры, относительной влажности воздуха, атмосферного давления, скорости, и направления ветра.

МК-ЛМ может применяться как в автономном режиме, так и включаться в состав автоматизированных измерительных метеорологических комплексов. При работе в автономном режиме индикация измеряемой информации производится на блоке управления МК-ЛМ, который также обеспечивает необходимые статистические расчеты и архивацию данных.

Областью применения МК-ЛМ является метеорологическое обеспечение авиационного транспорта, научные исследования в области гидрометеорологии, а также мониторинг состояния окружающей природной среды в зонах расположения транспортных коммуникаций и промышленных объектов.

МК-ЛМ обеспечивает:

  • Измерение горизонтальной и вертикальной скорости ветра, направления ветра, значений температуры, влажности, атмосферного давления и температуры точки росы.
  • Статистическую обработку результатов измерений;
  • Ведение архива за последние 30 суток работы;
  • Автоматический расчет приведенных значений атмосферного давления (по стандартной атмосфере, по порогу ВПП);
  • Автоматический расчет значения скорости перпендикулярной взлетно-посадочной полосе, а также контроль порывов ветра.
  • Возможность установки порогового значений температуры, влажности воздуха и показателей скорости вера, а также звуковую сигнализацию их превышения;
  • Сопряжение с современными метеорологическими комплексами и любыми вычислительными машинами типа IBM PC по интерфейсам RS 232 и Ethernet;
  • Передачу информации в цифровом коде на базе RS 485 по стандартной линии связи на аэродромах;
  • Индикацию и дополнительную обработку всех измеряемых параметров на одном устройстве индикации.

Технические характеристики:

Диапазон измерения горизонтальной составляющей скорости ветра, м/с
от 0.2 до 75
Диапазон измерения вертикальной составляющей скорости ветра, м/с
от -5 до 5
Погрешность измерения горизонтальной составляющей скорости ветра, м/с
± (0,2+0,02Vx)
Погрешность измерения вертикальной составляющей скорости ветра, м/с
± (0,2+0,03Vy)
Диапазон измерений направления горизонтальной составляющей скорости ветра, град
от 0 до 360
Погрешность измерения направления горизонтальной составляющей скорости ветра, град
± 3 при V>0,5 м/с
Диапазон измерений температуры воздуха (T), град С
от минус 60 до 60
Абсолютная погрешность измерения температуры воздуха, град С
± 0,2
Диапазон измерений относительной влажности воздуха (H), %
от 0 до 100
Абсолютная погрешность измерения относительной влажности воздуха, %
 - при T от 0 до 50 град С
 - при T от минус 40 до 0 град С


±3
±5
Диапазон измерений атмосферного давления, гПа
от 600 до 1100
Пределы допускаемой погрешности измерений атмосферного давления
±0,3
Дистанционность измерений по проводной линии связи, км
8
Параметры питающей сети
187 – 242 В
50 Гц
Мощность потребления, ВА
с обогревом, не более
60
Срок службы, лет
8
Гарантийный срок со дня ввода в эксплуатацию, месяцев
12

Состав и габариты:

Наименование
Габаритные размеры, мм
Масса, кг
Датчик скорости и направления ветра
D=165; H=535
2,0
Датчик температуры и относительной влажности воздуха
D=120; H=320
0,8
Блок центральный
345х215х205
8,5
Блок управления
315х265х140
5,2

Требования к монтажу:

Блок центральный и первичные преобразователи устанавливаются на открытом воздухе на мачте метеорологической.

Блок управления устанавливается в рабочем помещении метеонаблюдателей.



Метеорологический комплекс МК-ЛМ зарегистрирован в Государственном реестре средств измерения под № 57676-14 , имеет Сертификат Госстандарта России RU.C.28.018.B № 55445 от 11 июня 2014г. и Сертификат Межгосударственного Авиационного Комитета (МАК)
№ 370 от 23 мая 2014 г.
